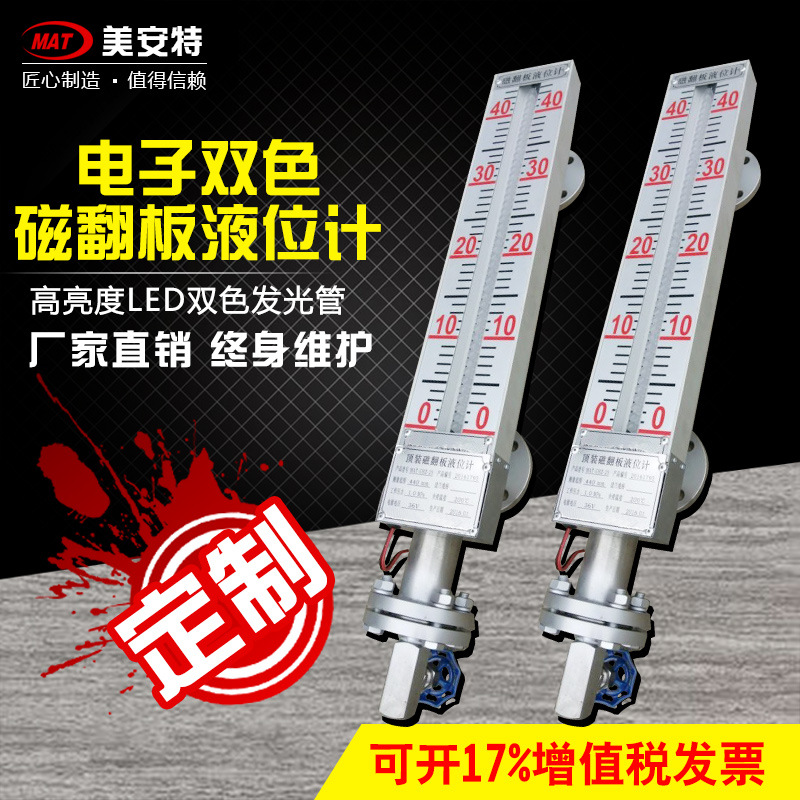

雙色磁翻板液位計，選用優質不銹鋼及進口電子元件制造，顯示部位采用高亮度LED雙色發光管，組成柱狀顯示屏，通過LED光柱的紅綠變化來檢測所測液位的高低；顯示亮度高，可視距離遠，標尺清晰，現實角度大，產品更具系列化，智能化。全過程測量防雨防雷，防腐防爆，可耐高溫、高壓，高密封、防泄漏、無盲區，顯示醒目，讀數直觀，且測量范圍大，適用于各種塔、罐、槽球形容器及鍋爐等設備的介質液位測量。選配限位開關，可實現液位的上、下限報警和控制；選配液位變送器，可將液位信號轉換成4~20mADC模擬標準信號，實現遠距離檢測、指示、記錄與控制，亦可與計算機系統直接通訊。本系列產品廣泛用于電力、冶金、石油、化工、環保、船舶、建筑等各行業生產過程中，各種塔、罐、槽和鍋爐設備的液位測量與控制。適用介質：水、蒸汽、酸、堿、油、氨、苯。

 結構原理：液位計根據浮力原理和磁性耦合作用原理工作。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的*磁鋼通過磁耦合作用傳遞到現場顯示盒內高精度電子感應元件，觸發相應的數字電路，使LED雙色發光管轉換顏色，無液全紅，滿液全綠，紅綠交界處就是容器內的實際液位，從而實現液位的現場指示，氣紅液綠，一目了然；加裝限位開關實現液位報警與控制，加裝變送器實現數字信號輸出供顯示與控制。



二、產品特點

雙色磁翻板液位計的零部件采用1Cr18Ni9Ti；316L；304內襯PTFEl、PVC、PP等材料及進口電子元件，加上我公司全體科研人員的獨特設計方案，具有優質的可靠、穩定及抗腐蝕性能。其特點十分顯著：

 ①設計簡單、緊湊、堅固可靠、壽命長、無維護工作量，能常年在戶內、外安裝使用；

 ②獨特*的現場、遠傳一體化結構，使工業自動化管理變的更輕松方便；

 ③汽紅液綠，發光顯示清晰，觀察角度大，可視距離遠?？梢约t綠光柱清晰顯示液位，適宜在光線暗的場所中應用，夜間觀察更醒目。

 ④獨特的進口霧狀散光型LED發光管，顯示效果穿透性強，清晰不刺眼，供工業攝像頭遠程清晰  ；

 ⑤本體選用不銹鋼制造，液位計顯示裝置與容器內的介質不接觸，無泄漏。適宜于一、二、三類容器使用，并對內裝易燃、有毒和腐蝕性介質的容器絕對安全可靠。

 ⑥工作壓力范圍寬，耐壓從真空到42MPa；防腐性≤2.5MPa

 ⑦工作溫度范圍寬，適用于從-160~ +550℃；

 ⑧可輸出4～20mADC標準信號，實現液位的遠傳顯示，容器群液位的集中監測控制，亦可配液位開關，實現連鎖保護。

 三、產品性能

 電源電壓：DC12V,DC24V，AC220V；

 測量范圍：150~6000mm（大于6000mm可協商訂貨）；

 精確度： +10mm；

 介質密度：0.4~2.0g/cm；

 工作壓力：-0.1~42MPa；

 工作溫度：-160~550℃；

 環境振動：頻率≤25HZ  振幅≤0.5mm；

 跟進速度：≤0.08m/s；

 介質粘度：≤ 0.4Pa.s；

 浮子材質：304、PP、304外襯PTFE、鈦；

 主導管材質：304；1Cr18Ni9Ti；316L；

 連接法蘭：DN15~DN50（HG20592-2009法蘭標準），高壓型側裝式液位計鏈接法蘭標采用HG20592-2009帶頸對焊連接法蘭，如有特殊要求可在訂貨時提出。
